team project · 캡스톤디자인

AirBoard

웹캠으로 허공에 필기하고 손동작으로 조작하는 웹 화상회의 플랫폼

2021.03 – 2021.06GitHub ↗소프트콘 ↗

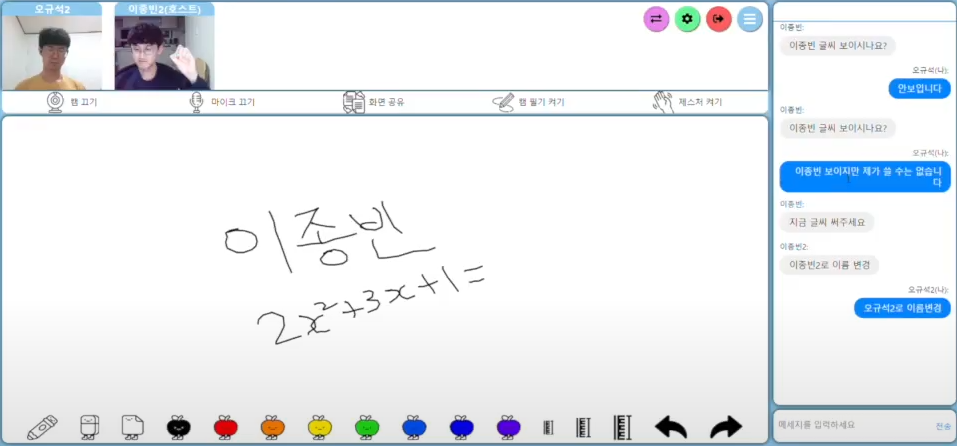

회의방 — 필기와 채팅
회의방 — 필기와 채팅
캡스톤
아주대 SW학과
2021-1
소프트콘 출품
120+
커밋
P2P
WebRTC 화상회의

01개요

비대면 수업에서 마우스로 느리고 부정확하게 필기하는 모습을 보고, 누구나 가진 웹캠을 입력 장치로 활용해보자는 아이디어에서 출발했습니다. 카메라·화면 공유, 음성·문자 채팅 등 화상회의 기본 기능에 더해 웹캠 앞에서 펜이나 손을 움직이면 그 궤적이 칠판에 그려지고, 손동작으로 칠판 지우기·화면 캡처 등을 실행할 수 있습니다.

팀에서 WebRTC 화상회의와 서버, 화이트보드 필기, 프론트엔드 UI 대부분을 담당했습니다. 영상 인식 기반의 캠 필기(OpenCV.js)와 손 제스처 인식(Handpose)은 팀원이 맡았고, 이를 회의방에 통합했습니다.

02기술 스택

Frontend
JavaScriptEJSCanvas APIjQuery UIanime.js
Realtime
WebRTC (PeerJS)Socket.IOScreen Capture API
Backend
Node.jsExpressPassport (Local)express-session
DB
MongoDBMongooseconnect-mongodb-session
Vision (팀원)
OpenCV.jsTensorFlow.js HandposeFingerpose

03아키텍처

참가자 A
캠 · 마이크 · 칠판
Express + Socket.IO
시그널링 · 채팅 · 필기 중계/기록
MongoDB
회원 · 회의방 · 세션
참가자 B, C …
캠 · 마이크 · 칠판

영상·음성·화면 공유는 PeerJS로 참가자 간 P2P 직접 연결 · 필기·상태 동기화와 채팅은 Socket.IO 서버 경유

04담당 역할

WebRTC 화상회의

  • PeerJS 기반 P2P 영상·음성 연결, 참가자 입장/퇴장 시 연결 생성·정리
  • 캠 켜기/끄기·음소거 상태를 Socket.IO로 참가자 전원에게 동기화
  • 캠·마이크가 없는 사용자도 입장 가능하도록 대체 비디오 트랙으로 스트림 구성
  • 화면 공유(getDisplayMedia) 시작·종료, 공유자 퇴장 시 공유 화면 초기화

서버 · 회의방

  • Express + Socket.IO 시그널링 서버, UUID 기반 회의방 생성·입장
  • Passport Local 로그인·회원가입, MongoDB 세션 저장
  • 호스트 지정, 호스트 퇴장 시 남은 참가자에게 자동 양도, 마지막 인원 퇴장 시 방 삭제
  • 회의방 입장 인원 제한, 참가자 목록·이름 변경 동기화

화이트보드 필기

  • 마우스 필기 선분을 캔버스 크기와 함께 전송해 참가자별 해상도에 맞게 비율 변환
  • 서버에 방·사용자별 필기 기록을 저장해 늦게 입장한 참가자에게 재전송
  • 사용자 단위 되돌리기/다시 실행, 칠판 지우기, 펜 색상·굵기·지우개
  • 호스트의 공용 칠판 / 개인 칠판 모드 전환과 필기 권한 제어

프론트엔드 UI

  • 메인·로그인·회원가입·회의방 등 화면 대부분의 UI 구현
  • 회의방 레이아웃(참가자 영상·칠판·채팅), 채팅창, 주소 복사 창
  • 드래그 가능한 플로팅 버튼 (이후 이 포트폴리오 사이트 퀵메뉴의 원형)

05주요 기능

회의 생성 · 참여

  • 로그인 후 회의 생성 시 고유 주소 발급, 호스트에게 주소 복사 창 제공
  • 회의방: 참가자 영상, 기능 버튼(캠·마이크·화면 공유·캠 필기·제스처), 칠판, 채팅 영역

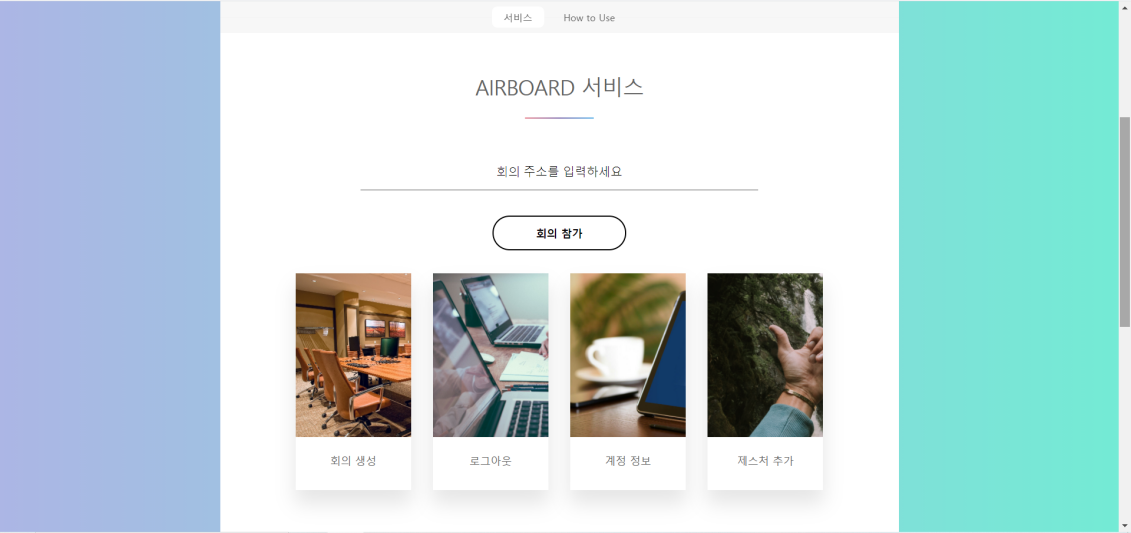

메인 (로그인 후)
메인 (로그인 후)

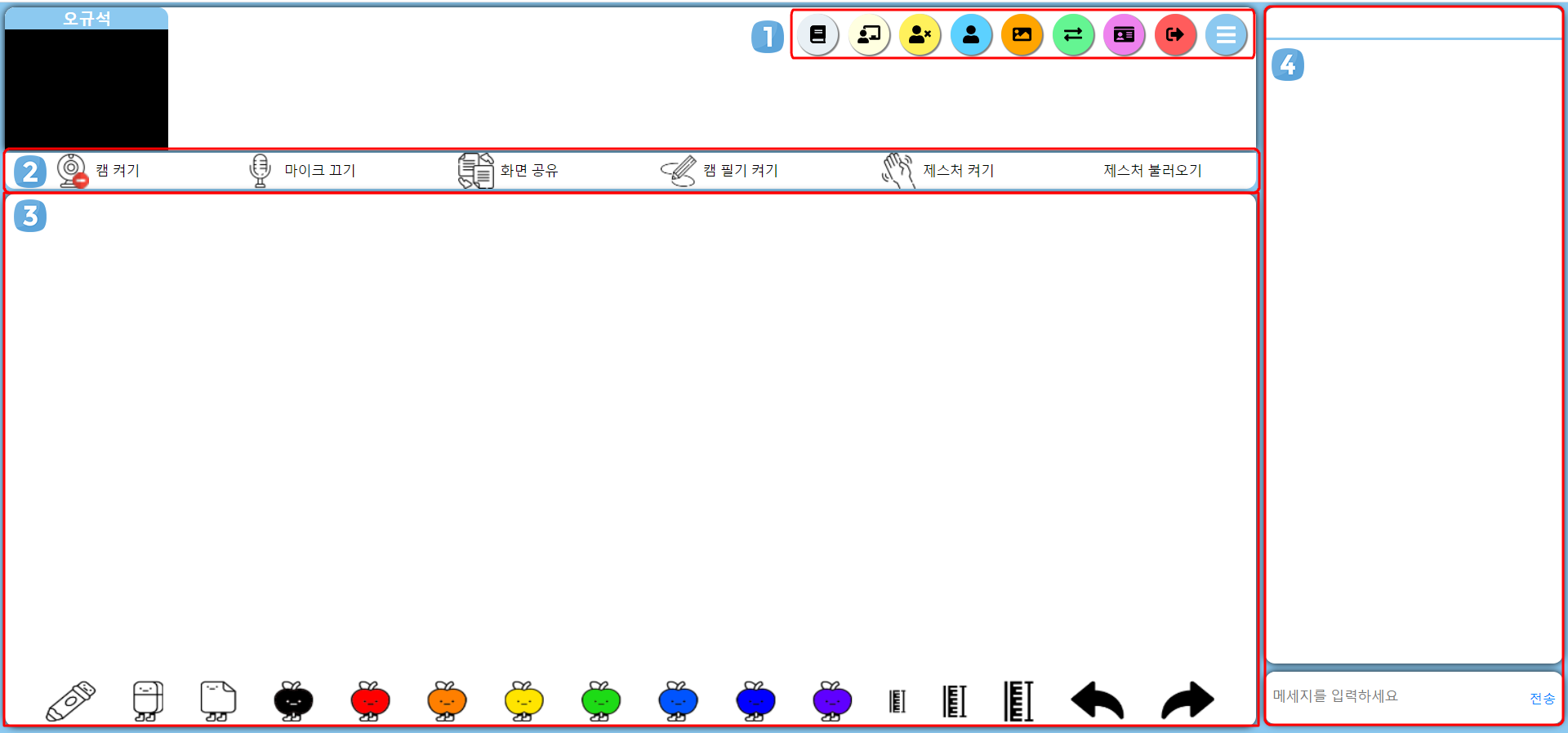

회의방 구성
회의방 구성

화면 공유 + 필기

  • 공유 화면 위에 칠판을 겹쳐 발표 자료에 바로 필기
  • 펜 색상·굵기, 지우개, 되돌리기/다시 실행, 칠판 지우기

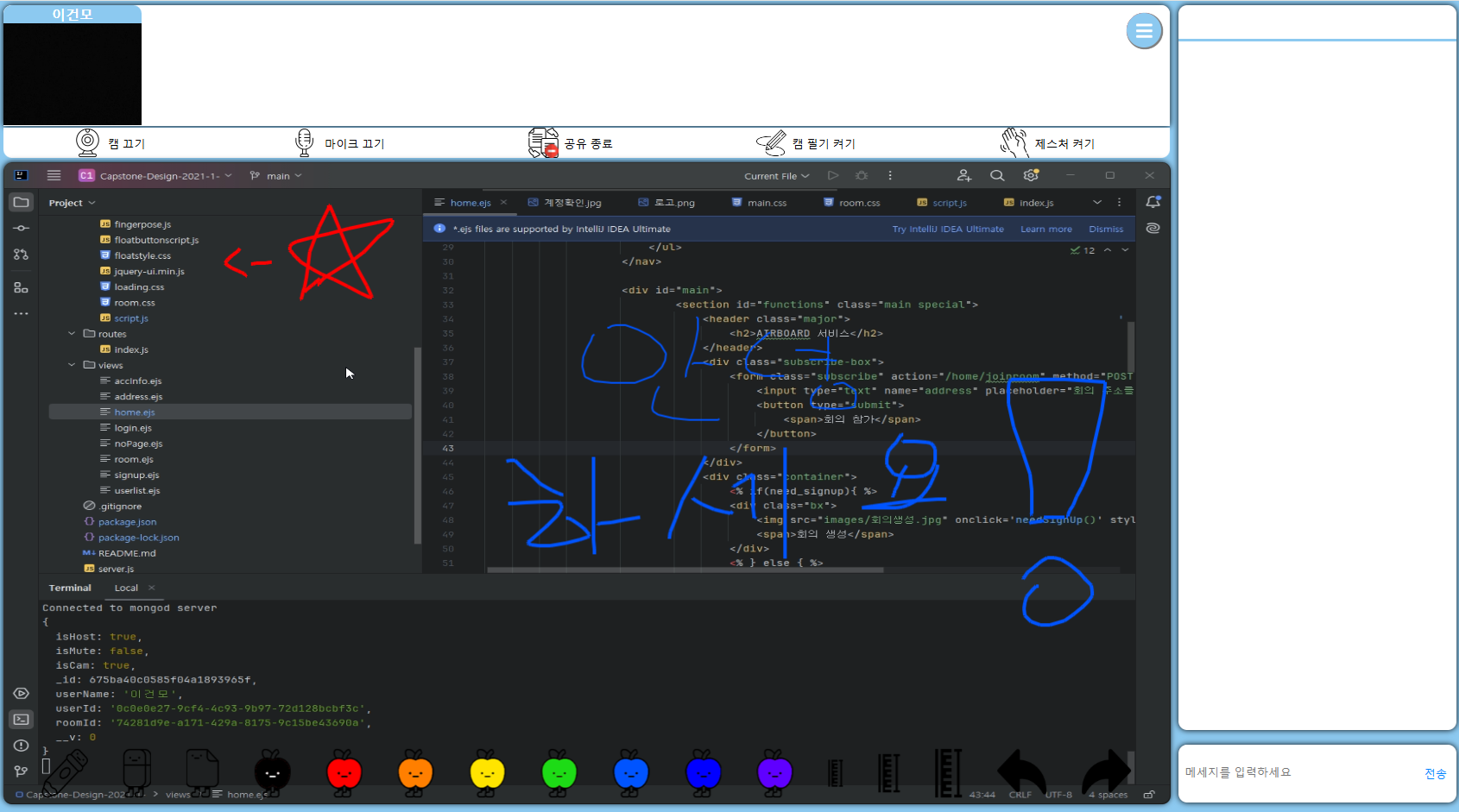

화면 공유 위 필기
화면 공유 위 필기

캠 필기 · 제스처 (팀원 담당)

  • 캠 필기: 지정한 펜 색상 영역을 OpenCV.js로 추출해 중심점을 커서로 추적
  • 제스처: 손바닥(칠판 지우기) · 브이(화면 캡처 저장) · 따봉(반응), 연속 프레임 누적으로 오인식 방지
지원 제스처
지원 제스처

06트러블슈팅

참가자마다 화면 크기가 달라 필기 위치가 어긋남

문제
같은 선을 그려도 창 크기가 다른 참가자 화면에서는 다른 위치에 그려짐
원인
그린 사람 캔버스 기준의 절대 좌표를 그대로 전송
해결
선분 좌표와 함께 보낸 쪽 캔버스 크기를 전송하고, 받는 쪽에서 자기 캔버스 크기 비율로 환산해 그리도록 변경

늦게 들어온 참가자에게 기존 필기가 보이지 않음

문제
회의 도중 입장하면 이전에 그려진 내용 없이 빈 칠판이 보임
원인
필기 이벤트를 실시간으로 중계만 하고 서버에 남기지 않음
해결
서버 메모리에 방·사용자별 필기 기록을 저장하고 입장·되돌리기·모드 전환 시 기록을 재전송해 다시 그리도록 처리

캠이나 마이크가 없는 사용자가 입장하지 못함

문제
장치가 없거나 권한을 거부하면 getUserMedia 실패로 회의 입장 자체가 막힘
원인
영상·음성 스트림이 반드시 있어야 P2P 연결을 맺는 구조
해결
영상+음성 → 음성만 → 둘 다 없음 순으로 폴백하고, 부족한 영상 트랙은 대체 비디오의 captureStream으로 채워 연결을 유지

호스트가 나가면 회의방을 제어할 사람이 없어짐

문제
캔버스 권한·모드 전환 등 호스트 전용 기능이 호스트 퇴장 후 사용 불가
원인
호스트 정보가 최초 입장자에게 고정
해결
퇴장 시 호스트 여부를 확인해 남은 참가자 중 한 명에게 호스트를 넘기고 전원에게 알림, 화면 공유자가 나가면 공유 화면도 초기화

07회고

  • 필기 기록을 서버 메모리에만 두어 서버 재시작 시 사라지는 구조 — 방 단위 저장소(DB·Redis)로 분리할 여지
  • 일부 필기 이벤트를 전체 소켓에 브로드캐스트한 뒤 클라이언트에서 방 ID로 거르는 구조 — Socket.IO room 단위 전송으로 개선 가능
  • P2P 메시 구조라 참가자가 늘수록 부하가 커짐 — 규모가 커지면 SFU 도입 필요
  • 팀원이 맡은 캠 필기(OpenCV)·제스처(Handpose)와 화상회의·칠판을 한 화면에 통합하며 모듈 간 이벤트 설계의 중요성을 경험
